Avtomatski stroj za zlaganje škatel

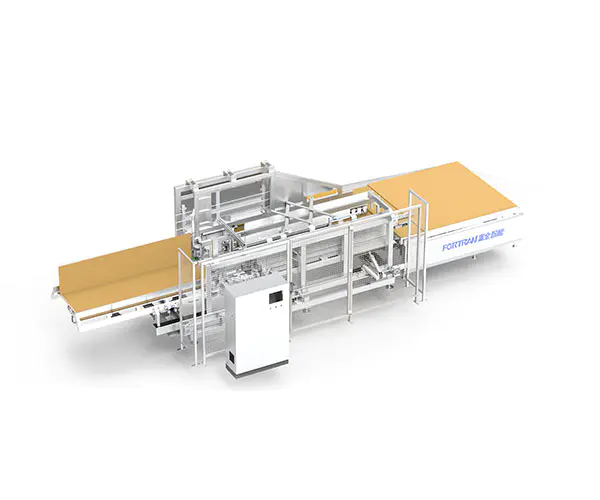

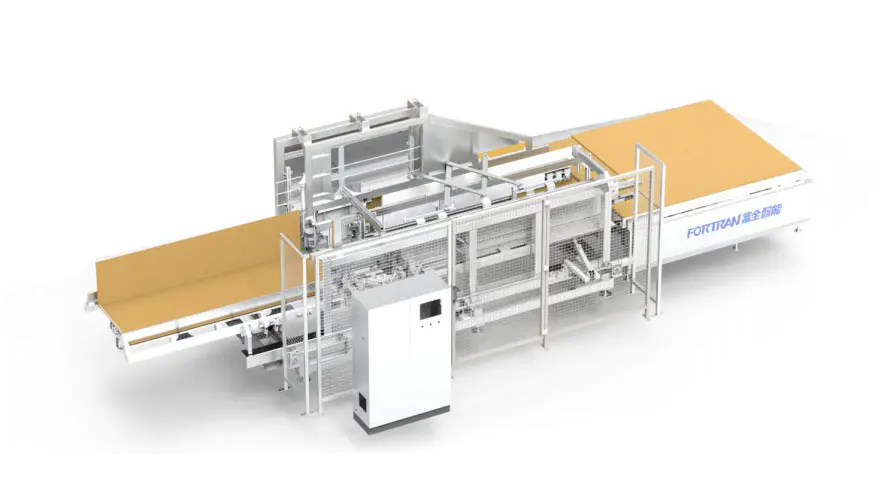

Celotna podoba stroja

Parametri opreme

Zunanje mere D*Š*V (mm)	Lastna teža opreme（kg）	Napajanje (kW)	Prenos obremenitve (kg)	Delovna višina（mm）
9760*3550*2500	Približno 3700	4,5kW (brez enote za lepljenje)	50	830±40 (ni določeno. Odvisno od stranke

Obseg obdelave

Območje obdelave kartona L（mm）	Območje obdelave kartona W（mm）	Območje obdelave kartona H（mm）	Učinkovitost zlaganja（krat/min）	Debelina valovitega papirja（mm）
400-2800	320-900	40-250	5-7	2,5-6

1 Osnovna znamka dodatne opreme: servo motor--Inovance; sinhronski jermen--Gardner; sedežni ležaj--TR; motor za pretvorbo frekvence---Inovance:
2 Celotna regalna cev je varjena in obdelana s portalom, ki je zelo natančen, zanesljiv in vzdržljiv.
3 Linearni mehanizem stroja za zložljive škatle vodi natančna linearna vodilna tirnica, ki je zelo zanesljiva in trpežna.
4 Papir za prenos priseskov uporablja visoko natančen servo motor, ki ga je enostavno nadzorovati in lahko izboljša natančnost opreme;

5 Stroj se lahko uporablja samostojno ali v kombinaciji s prilagojeno pakirno linijo. Način uporabe je spremenljiv in prilagodljiv

1 Uporabe

A. Ta avtomatski stroj za zlaganje škatel se uporablja v škatlah v škatlah;
B. Ta oprema se uporablja za izdelavo škatel iz kartona modela M/A-0410;
C. Najprej primerjajte škatlo, pritisnite ustrezno velikost vnosa in začnite ter vnesite opremo za samodejno izdelavo škatle;

2 Pregled principa delovanja

Celoten komplet opreme je razdeljen na pet delov: mehanizem za podajalno ploščad, mehanizem glavnega okvirja, fiksni stranski zložljivi mehanizem, mobilni stranski zložljivi mehanizem in srednji prenos mehanizem:

A. Ko delate, vnos operacijskega zaslona ustreza velikosti zložljive škatle; ko je pozicioniranje pripravljeno, potem ko je papirnato kožo poravnano s sprednjo merilno točko in stransko referenčno točko v pozitivni smeri, pritisnite zeleni gumb za zagon, da samodejno zaženete prisesek, da absorbira papirno kožo v vhod strojnega dela zložljive škatle;

B. Prisesek potisne papirnato kožo v zložljivi del, fiksni rob in gibljivi dolgi rob pa ustrezata vstopu zložljivega roba, nato pa samodejno razprši lepilo na določenem položaju za pršenje lepila in sprednji konec zgibnega položaja se zaključi enega za drugim;

C. Ko zložljiva škatla na sprednjem koncu doseže določen položaj, potem ko je pritisk cilindra zategnjen navzdol, prisesek takoj pade in se ponastavi nazaj na izvor, zadnji prisesek pa je pritrjen na zadnji del papirja in čaka nanj; po sočasnem delovanju fiksne strani in pregibnega roba pregibne strani se preklopna skupina po zaključku ponastavi; Prisesek na zadnji strani požene kožo papirja naprej v položaj oblikovanja zadnje zložljive škatle in samodejno razprši lepilo na določen položaj;

D. Ko pregibna škatla na zadnji strani doseže določen položaj, potem ko je pritisk cilindra navzdol zategnjen: po sočasnem delovanju fiksne strani in premične stranske pregibne robove se obračalna skupina zaključi in ponastavi: izpustni motor takoj pošlje kartonsko škatlo na izhod;

3 Funkcionalna struktura"

Serijska številka	Ime	Posebnost	Model

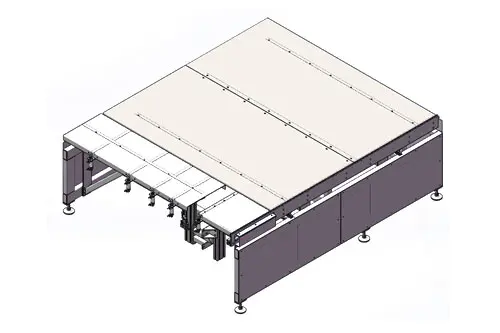

1	Struktura mize za hranjenje	Sprednja miza za material je nameščena na ravni plošči, valj pa krmili zatič za dvigovanje in pozicioniranje; stranski servo motor natančno locira položaj priprave podajanja papirne kože;
2	Osnovna struktura stojala	Osnova stojala glavnega okvirja, mobilni zložljivi mehanizem servo motorja za krmiljenje servo povezave in mehanizem srednjega pogona so natančnejši;

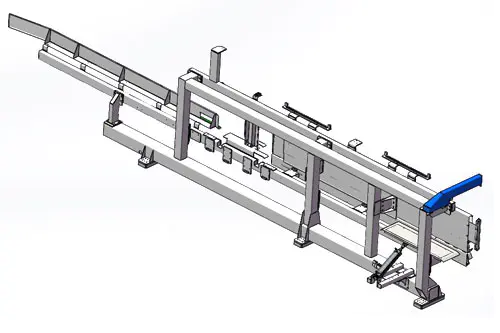

3	Set fiksnih stranskih zložljivih stojal	Fiksni stranski zložljivi okvir, zlaganje cilindra s kratkimi robovi, pomožno vodilo za pločevino na obeh straneh; obdelava portala za varjenje stojala; visoka natančnost montaže, visoka natančnost delovanja, ki zagotavlja dolgo življenjsko dobo in dobro stabilnost opreme;

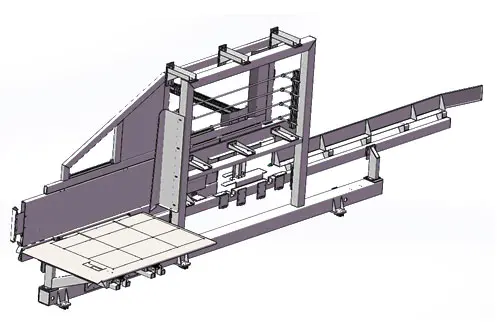

4	Komplet mobilnih stranskih zložljivih stojal	Premični stranski zložljivi okvir, dolgostransko zgibanje cilindra, pomožno dovajanje pločevine na obeh straneh; obdelava portala za varjenje stojala; visoka natančnost montaže, visoka natančnost delovanja, ki zagotavlja dolgo življenjsko dobo in dobro stabilnost opreme;

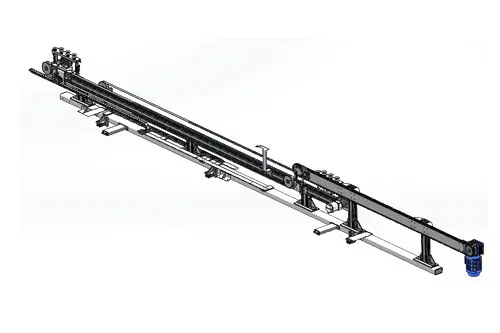

5	Pet delov pogonskega mehanizma mediane	Servo krmilni pogon, srednja skupina priseskov poganja gibanje kože papirja, motor za praznjenje poganja verigo za pogon praznjenja kože papirja;

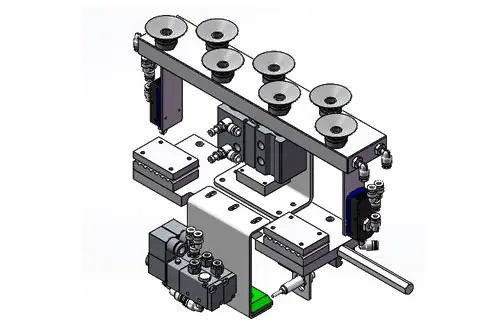

6	Skupina priseskov srednjega nivoja	Jermen servo motorja poganja gibanje, valj se dviga in spušča, vakuum priseske pa absorbira prenos kože papirja, natančno delovanje in pozicioniranje;
7	Zložljiva razširitvena skupina	Razširitev sprednjega in zadnjega cilindra sodeluje z vodilno tirnico za premikanje naprej in nazaj, mehanizem nihajne roke združevalnega cilindra pa omogoča zlaganje različnih specifikacij in velikosti;

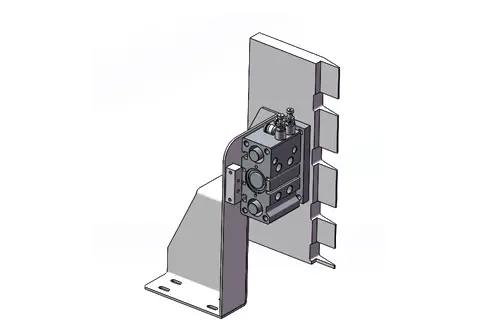

8	Skupina stiskalnih plošč	Cilinder se razširi pred in za njim ter deluje na upogib ušesa, da poravna škatlo v pravi kot;
9	Skupina za stransko obračanje	V glavnem je odgovoren za pritiskanje sprednjega in zadnjega konca kartona navzgor, cilindrični teleskopski prenos pa poganja nihajno roko, tako da je talilno lepilo trdno in stabilno;

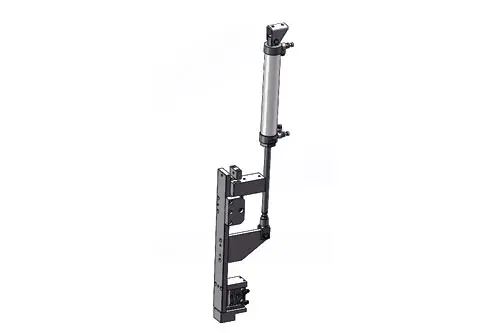

10	Sedežna skupina za ušesa z vrtljivo roko	Razširitev pogona cilindra poganja nihajno roko. Ko je nihajna roka nameščena pod pravim kotom, valj z nižjim pritiskom stisne kožo papirja s stisnjeno talilno lepilno pasto s stransko obračajočo skupino, da postane čvrsta in stabilna;
11	Pomožna skupina za stiskanje robov srednjega nivoja	Dolga nihajna roka sodeluje z vodilno tirnico, da se doseže popolnoma samodejni srednji položaj na sredini škatle; material sprednjega bloka pomaga spodnji skupini priseskov, da absorbira kožo papirja; zadnji del je razdeljen na dve skupini sprednjih in zadnjih valjev za nadzor sprednjega in zadnjega dela nihajne roke, da pomaga papirnemu robu papirja; da preprečite, da bi bila ovojnica papirja preširoka in povzročala težave z netočnim oblikovanjem.

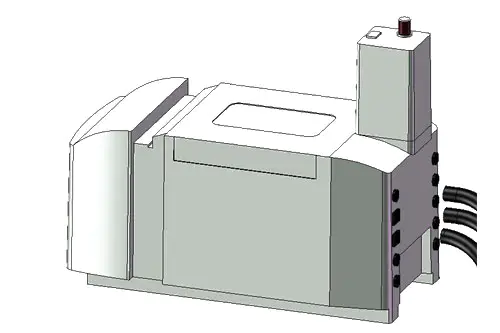

12	Sistem lepilnega stroja	V sistemu lepilnega stroja uporabljamo celoten komplet čistih uvoženih pripomočkov Le Baide, ki lahko realizirajo neprekinjeno brizganje lepila, popolne funkcije, preprosto nastavitev in priročno delovanje;

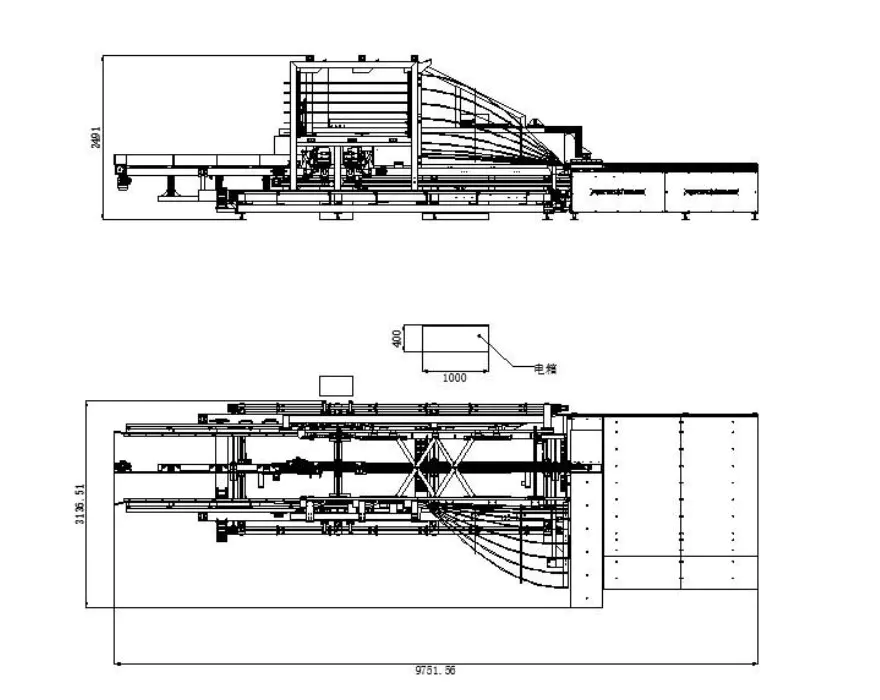

Trije pogledi (ni določeno, ker se velikost spreminja glede na parametre)

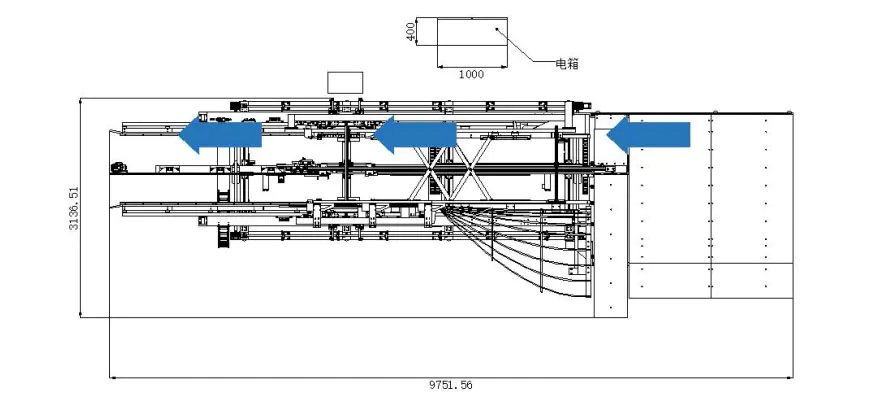

Shematski diagram načina proizvodnega procesa (ni določen zaradi velikosti spreminja glede na parametre)
