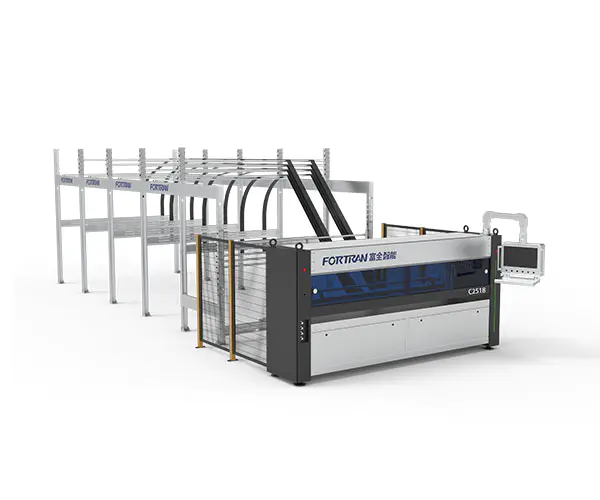

Avtomatski stroj za rezanje papirja

Specifikacije stroja

Dimenzije D*Š*V (mm)	Osnovne specifikacije	Napajanje (kW)	Hitrost rezanja (M/min)	Delovna višina (mm)
11650*4040*3000	7 navpičnih + 1 vodoravni nož, tri servo krmiljenje, s 4 nabojniki	6	0-120	900

Parametri obdelave

Min. Dolžina reza L (mm)	Maks. Širina reza W (mm)	Debelina rezanja za valovit papir H (mm)	Natančnost vzdolžnega razmika rezil (mm)	Učinkovitost (PCS/min)
300	2500	2,5-6,5	±1,5	0-12

Avtomatski stroj za rezanje papirja se uporablja za neprekinjeno obdelavo valovitega papirja s fiksno dolžino za izdelavo zložljivih kartonov. Stroj izvaja gubanje v prečni in vzdolžne smeri, prekinjeno rezanje in obdelava rezanja na valovitem papirju. Rezanje s fiksno dolžino omogoča tako množično proizvodnjo kot proizvodnjo po meri. Stroj je mogoče uporablja se kot samostojna enota ali kot začetni del pakirne linije.

št.	Postavka	Lastnosti	Model

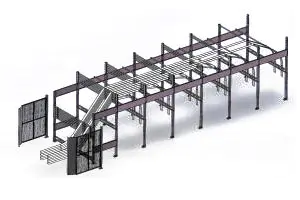

1	Stojalo za shranjevanje papirja	Stojalo za shranjevanje papirja je izdelano iz s kislino opranih jeklenih plošč, ki so upognjene v obliko. Ima preprosto strukturo, zanesljivo montažo in hladno pocinkano površino, ki mu daje privlačen videz in odlično odpornost proti rji. Standardna konfiguracija vključuje štiri predelke za shranjevanje papirja.
2	Struktura okvirja	Okvir je izdelan z natančno obdelavo po varjenju pravokotnih jeklenih cevi in ​​jeklenih plošč. Zagotavlja visoko natančnost montaže in natančnost delovanja, kar zagotavlja dolgo življenjsko dobo in odlično stabilnost opreme.

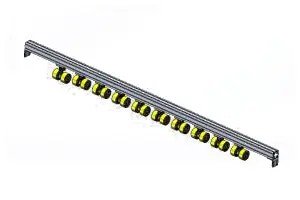

3	Pogonski mehanizem	Podajalni tlačni valj je izdelan iz PU materiala, ki ima svetlo in privlačno površino z visokim trenjem. To učinkovito poveča zanesljivost transporta kartona. Medtem je vlečni boben uvožen iz Nemčije in je zelo vzdržljiv.
4	Medsektorska struktura	Moč zagotavlja visoko natančen servo motor v kombinaciji z reduktorjem in sinhronim kolesnim mehanizmom, ki dosega visoko hitrost in natančno pozicioniranje ter s tem zagotavlja natančnost reza kartona;
5	Enota za vzdolžno rezanje	Ta mehanizem je v glavnem sestavljen iz sedmih sklopov držal za nože. Servo s prečnim pasom za nože poganja pozicioniranje vzdolžnega noža, kar lahko izpolni zahteve učinkovitega delovanja, hkrati pa zagotavlja vzdržljivost.
6	Nastavljiva naprava za shranjevanje	Končne glavne okvirje obdeluje CNC, da se zagotovi vzporednost na obeh straneh. Verige visoke trdnosti se uporabljajo za navpično dvigovanje, da se zagotovi varnost in zanesljivost ter prepreči preskakovanje verige. Za izboljšanje natančnosti in učinkovitosti delovanja uporabljamo visoko natančne reduktorje s stožčastimi zobniki, opremljene z visoko natančnimi servo motorji. Za izboljšanje stopnje izkoriščenosti papirja je ta mehanizem zasnovan s štirimi predelki za shranjevanje papirja.
7	Ohišje stroja	Primarni poudarek je na dekoraciji samega stroja. Stroju je dodan zunanji zaščitni pokrov, ki je obdelan s praškastim premazom, da se zagotovi estetsko prijeten in trajen zaključek, ki se ne kruši ali lušči. Opazovalno okno na sprednji strani stroja je izdelano iz temno modre akrilne plošče, ki ni le vizualno privlačna in elegantna, temveč tudi zelo prožna in odporna na razbitje. Poleg tega je aluminij vgrajena je drsna letev iz zlitine, ki ima sijajno površino in deluje tiho brez hrupa.

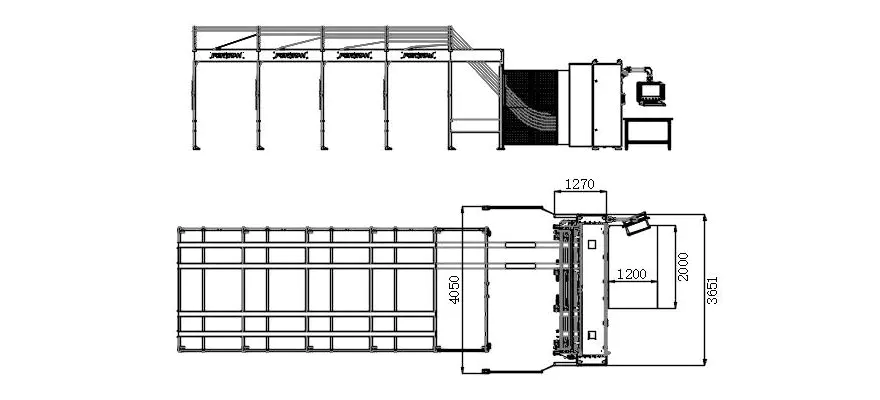

Risbe s tremi pogledi

Zahteve glede potrošnega materiala

1. Zahteve za valovit papir na postaji za dovajanje

A. Širina neprekinjenega valovitega papirja: 400–2350 mm;
B. Skupna širina valovitega papirja, vpetega drug poleg drugega: največ 2550 mm;
C. Višina zlaganja, vključno s paleto 120 mm: največ 1300 mm;
D. Širina zlaganja, največ: 1300 mm; Dolžina valovitega papirja na mestu praznjenja: najmanj 300 mm;
E. Vzdolžna toleranca za rezanje s fiksno dolžino: Največ 0,5 %; Prečna toleranca za rezanje s fiksno dolžino: Največ ± 2,0 mm;
F. Debelina valovitega papirja: 2,5–6 mm, ±0,2 mm; Najvišja kakovost surovin do 2,30 pr. n. št. (v skladu s standardom DIN 55468);
G. Kakovost kartona je v skladu s standardom DIN 55468;
H.Enojno valovito, največja debelina približno 4 mm (kakovost: 1,10–1,40); Dvojno valovito, največja debelina približno 6 mm.

2. Kartonske vrste

Serijska številka	Ime	Slika	Smer podajanja papirja	Najmanjša velikost
1	Navadna škatla		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 36 mm Višina: najmanj 225 mm
2	Navadna škatla		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 36 mm Višina: najmanj 225 mm
3	Pokrov nebes in zemlje		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 225 mm Višina: najmanj 18 mm
4	Srednja tesnilna škatla		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 450 mm Višina: najmanj 18 mm
5	Srednja tesnilna škatla		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 450 mm Višina: najmanj 18 mm
6	Vsekrilna škatla		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 225 mm Višina: najmanj 18 mm
7	Srednja tesnilna škatla		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 450 mm Višina: najmanj 18 mm
8	Kvadratni karton		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 18 mm
