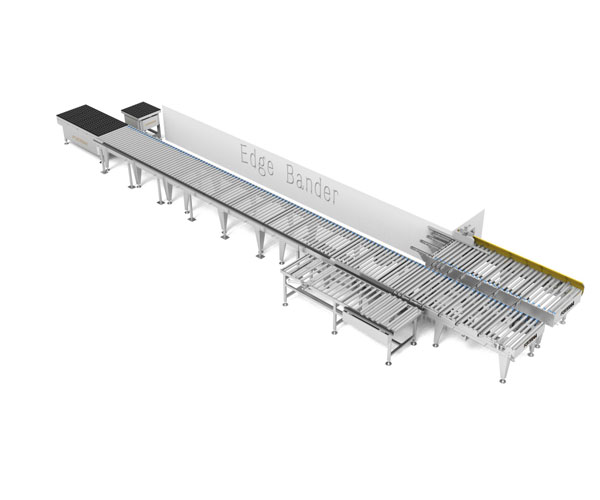

Valjčna povratna transportna linija za robni trak

1. Predstavitev izdelka

Valjčna povratna transportna linija za robni trak ima visoko stopnjo avtomatizacije; Programiranje PLC je enostavno upravljanje, stroj je zanesljiv in z dobro zmogljivostjo. Najprej delavec ročno podaja obdelovanec ob strani, zaprti obdelovanec bo prejela povratna transportna linija z valjčkom za robni trak za avtomatsko vračanje, nato pa ročno ponovno pretvori druge strani za robno trakovanje, da se uresniči funkcija inteligentnega vračanja robnih pasov.

2. Parameter izdelka (Specifikacija)

Model	FQ-UX22
Razpon obdelovancev	300*300-1200*2400 mm
Debelina obdelovanca	10 ~ 60 mm
Največja nakladalna teža	100 kg
Delovna hitrost	12~28M/min
Skupno napajanje	7,5KW

Prvi del: Glava stroja-1

Zunanja dimenzija	L3500*Š2330mm (1815)*V900±50mm
Dolžina valja	1700 mm in 1400 mm
Glavni žarek	240*50 Aluminij profil
Premer valja	56 mm z gumo prevlečeno
Debelina gume	3 mm
Razdalja med valji	120 mm

Drugi del: Strojna glava-2

Zunanja dimenzija	L3000*Š2660mm (1615)*V900±50mm
Dolžina valja	1500 mm
Glavni žarek	240*50 Aluminij profil
Premer valja	56 mm z gumo prevlečeno
Debelina gume	3 mm
Razdalja med valji	120 mm
Dodajte z bakelitno ploščo, da drži ploščo

Tretji del: Motorni valjčni transporter

Zunanja dimenzija	L6900*Š1415mm *V900±50mm
Glavni žarek	240*50 Aluminij profil
Premer valja	56 mm z gumo prevlečeno
Dolžina valja	1300 mm
Debelina gume	3 mm
Razdalja med valji	120 mm

Četrti del: Pnevmatska plavajoča miza

Skupna dimenzija	L2500*Š1200*V800~900 mm
Material mizne plošče	8#U-jeklo z bakelitno ploščo
Glavni okvir	Pravokotna cev 60*40*3 mm
Napajanje	1,5 KW
S funkcijo dviganja je razpon dviga približno 100 mm

Peti del: Pnevmatska plavajoča miza

Skupna dimenzija	L1800*Š600*V900±50 mm
Material mizne plošče	8#U-jeklo z bakelitno ploščo
Puhalo zraka	1,5 KW, znamka
noga	Pravokotna cev 60*40*3 mm
Glavni okvir	40*60 jeklo

1. Stabilen transport, brez relativnega gibanja med materiali in transportom, lahko zmanjša škodo na transportnih predmetih;
2. Enostavna struktura, enostavna za vzdrževanje; Nizka poraba energije in nizki stroški.
3. Ni samo odpornost delovanja majhna, ampak je majhna tudi obraba obdelovanca, zato je produktivnost visoka, kar lahko pomaga zmanjšati proizvodne stroške.

4. Podrobnosti o izdelku
