Avtomatski visokohitrostni stroj za rezanje papirja

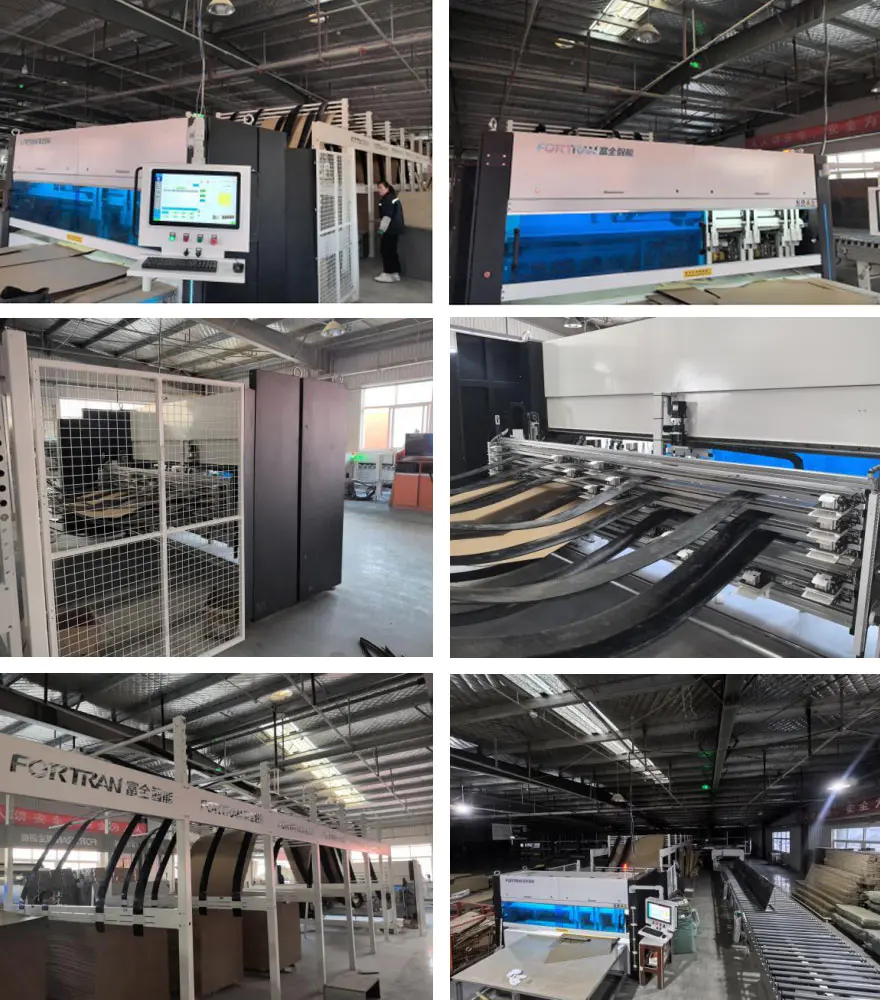

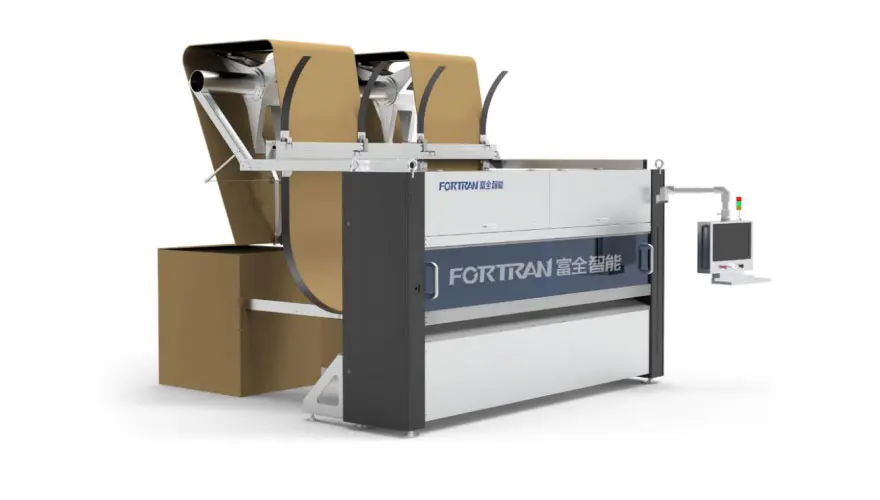

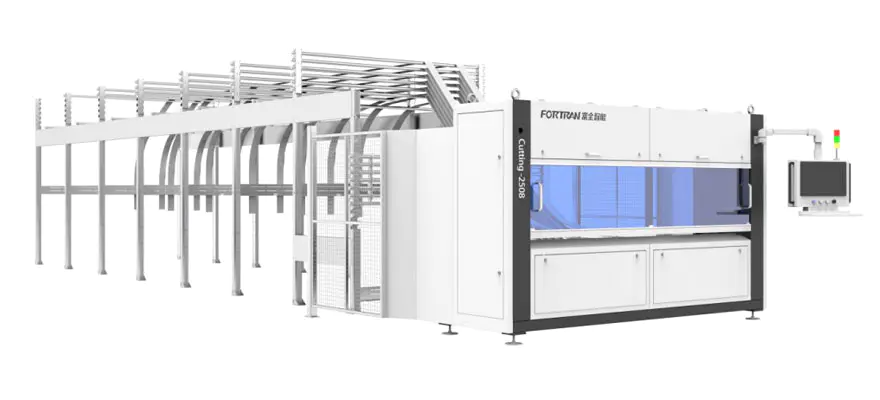

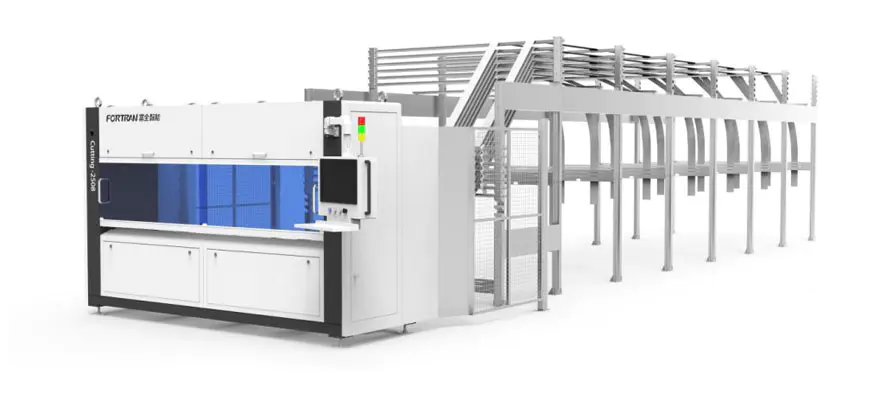

Slika stroja

Specifikacije stroja

Dimenzije D*Š*V (mm)	Osnovne specifikacije	Napajanje (kW)	Hitrost rezanja (M/min)	Delovna višina (mm)
14750*4040*3000	11 navpičnih + 1 vodoravni nož, popolno servo upravljanje, s 6 nabojniki	5.8	0-120	850

Parametri obdelave

Min. Dolžina reza L (mm)	Maks. Širina reza W (mm)	Debelina rezanja za valovit papir H (mm)	Natančnost vzdolžnega razmika rezil (mm)	Učinkovitost (PCS/min)
300	2550	2-7	±1,5	0-12

Splošni opis funkcij

Avtomatski visokohitrostni stroj za rezanje papirja se uporablja za neprekinjeno obdelavo valovitega papirja in posameznih listov s fiksno dolžino za izdelavo zložljivih kartonov. Stroj izvaja gubanje tako v prečne in vzdolžne smeri, prekinjeno rezanje in obdelava rezanja na valovitem papirju. Rezanje s fiksno dolžino omogoča tako množično proizvodnjo kot proizvodnjo po meri Stroj se lahko uporablja kot samostojna enota ali kot začetni del pakirne linije.

št.	Postavka	Lastnosti

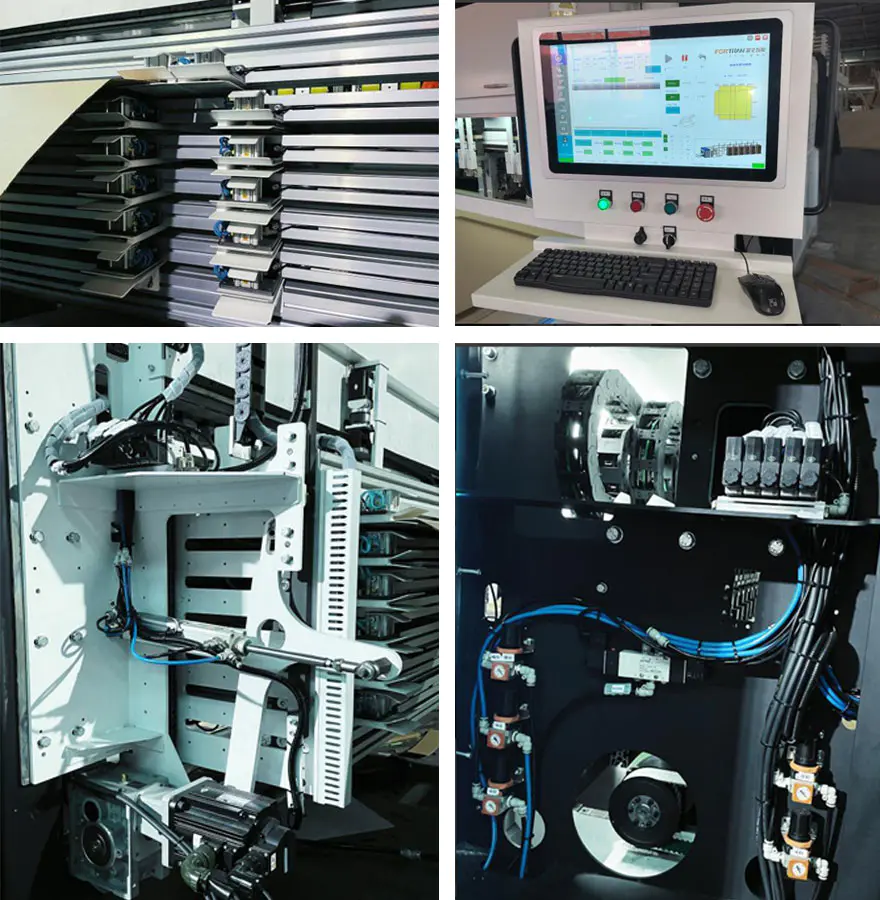

1	Stojalo za shranjevanje papirja	Stojalo za shranjevanje papirja je izdelano iz s kislino opranih jeklenih plošč in obdelano s upogibanje. Odlikuje ga preprosta zgradba, zanesljiva izdelava in obdelan s hladno galvanizacija, kar ima za posledico privlačen videz in odlično odpornost proti rji. Standardna konfiguracija vključuje 6 predelkov za shranjevanje papirja, ki se lahko prilagojene glede na različne potrebe strank, ki nudijo visoko prilagodljivost in moč prilagodljivost.
2	Struktura okvirja	Okvir je izdelan z natančno obdelavo po varjenju pravokotnega jekla cevi in jeklene plošče. Zagotavlja visoko natančnost montaže in natančnost delovanja, kar zagotavlja dolgo življenjsko dobo in odlično stabilnost opreme.
3	Pogonski mehanizem	Podajalni tlačni valj je izdelan iz PU materiala, ki ima svetlo in privlačno površino z visokim trenjem. To učinkovito poveča zanesljivost transporta kartona. Medtem je vlečni boben uvožen iz Nemčije in je zelo vzdržljiv.
4	Medsektorska struktura	Moč zagotavlja visoko natančen servo motor v kombinaciji z reduktorjem in sinhronim kolesnim mehanizmom, ki dosega visoko

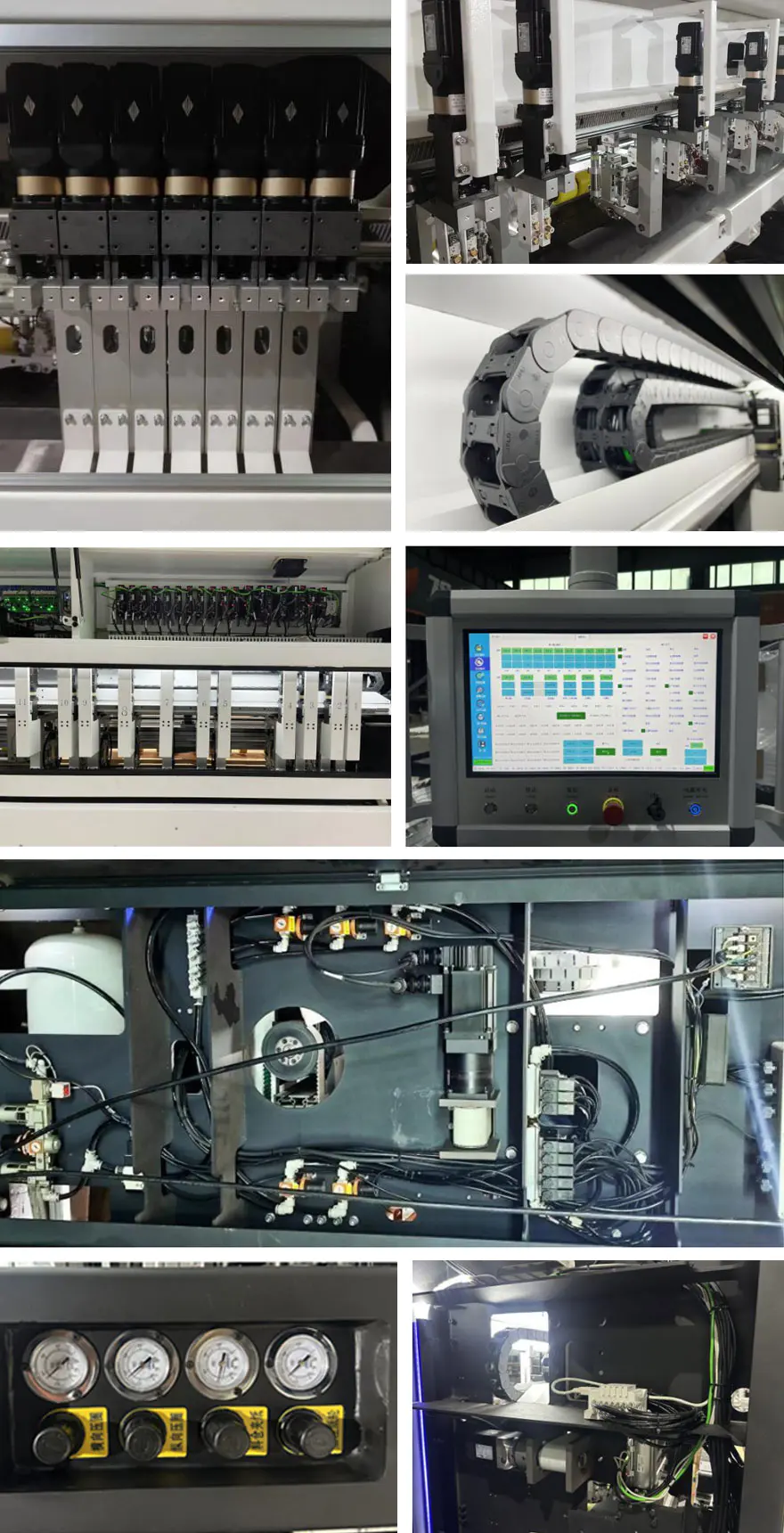

5	Enota za vzdolžno rezanje	Ta mehanizem je v prvi vrsti sestavljen iz 7 kompletov držal za nože. Konfiguracija noža 7+1 omogoča univerzalno rezanje škatel tipa 410 in 411. Zasnovan je tako, da ustreza zahteve po visokem izkoristku delovanja ob zagotavljanju trajnosti;

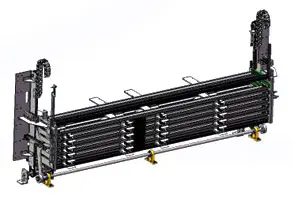

6	Nastavljiva naprava za shranjevanje	Oba konca matične plošče s CNC obdelavo zagotovite vzporedne stranice, uporabo visoke trdnosti verigo navzgor in navzdol, da zagotovite varnost in zanesljivost ne preskakuje zob, da bi izboljšali natančnost in učinkovitost delovanja, uporabljamo visoko natančnost reduktor stožčastih zobnikov, opremljen z visoko natančnostjo servisni motor; Da bi izboljšali stopnjo izkoriščenosti papirja, smo to ustanovo postavili kot 6 papirnatih knjižnic, ki jih lahko povečamo ali zmanjšamo glede na različne potrebe strank, priročno in hitro ter močna prilagodljivost;
7	Ohišje stroja	Primarna funkcija je okrasitev stroja sama.Dodan je zunanji zaščitni pokrov stroj. Pokrov je obdelan s plastiko pršenjem, kar ga naredi estetsko prijeten, nežen in odporen na barve okno spredaj stroja je izdelan iz akrilne plošče, ki daje privlačen in eleganten videz, kot tudi visoko žilavost in odpornost na razbijajoče.

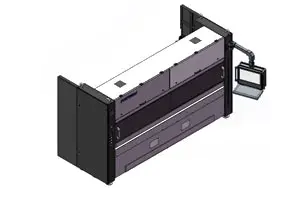

Risbe s tremi pogledi

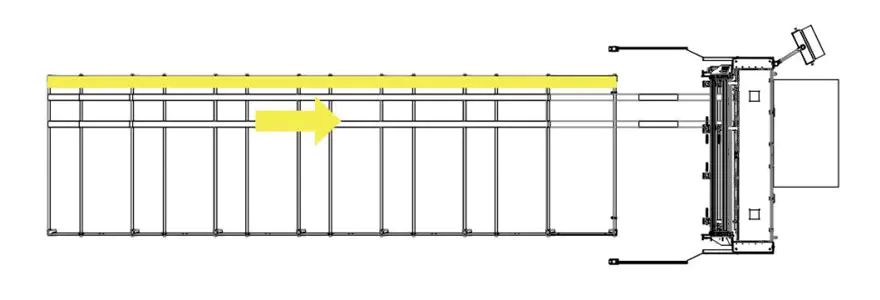

Shematski diagram načina proizvodnega procesa

Zahteve glede potrošnega materiala

1. Zahteve za valovit papir na postaji za dovajanje

A. Širina neprekinjenega valovitega papirja: 400–2550 mm;
B. Skupna širina valovitega papirja, vpetega drug poleg drugega: največ 2550 mm;
C. Višina zlaganja, vključno s paleto 120 mm: največ 1300 mm;
D. Širina zlaganja, največ: 1300 mm; Dolžina valovitega papirja na mestu praznjenja: najmanj 300 mm;
E. Vzdolžna toleranca za rezanje s fiksno dolžino: Največ 0,5 %; Prečna toleranca za rezanje s fiksno dolžino: Največ ± 2,0 mm;
F. Debelina valovitega papirja: 2-7 mm, ± 0,2 mm; Najvišja kakovost surovin do 2,30 pr. n. št. (v skladu s standardom DIN 55468);
G. Kakovost kartona je v skladu s standardom DIN 55468;
H.Enojno valovito, največja debelina približno 4 mm (kakovost: 1,10–1,40); Dvojno valovito, največja debelina približno 7 mm.

2. Kartonske vrste

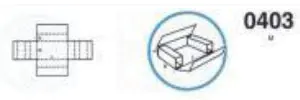

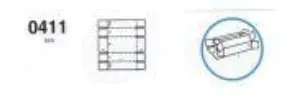

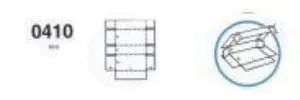

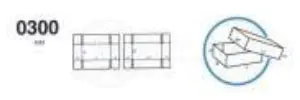

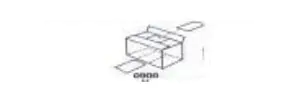

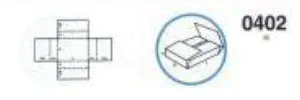

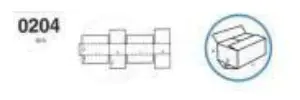

Serijska številka	Ime	Slika	Smer podajanja papirja	Najmanjša velikost
1	Navadna škatla		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 36 mm Višina: najmanj 225 mm
2	Navadna škatla		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 36 mm Višina: najmanj 225 mm
3	Pokrov nebes in zemlje		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 225 mm Višina: najmanj 18 mm
4	Srednja tesnilna škatla		vzdolžni	Dolžina: najmanj 400 mm Širina: najmanj 450 mm Višina: najmanj 18 mm
5	Srednja tesnilna škatla		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 450 mm Višina: najmanj 18 mm
6	Vsekrilna škatla		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 225 mm Višina: najmanj 18 mm
7	Srednja tesnilna škatla		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 450 mm Višina: najmanj 18 mm
8	Kvadratni karton		vzdolžni	Dolžina: najmanj 400 mm Višina: najmanj 18 mm

Seznam konfiguracije glavnih komponent

št.	Postavka	Specifikacije	Kol	Upoštevano
1	Enota vzdolžnega rezila		7 KOMPLETOV	Količino je mogoče prilagoditi glede na zahteve
2	Vodoravna rezilna enota		1 SET
3	Montaža valjev		3 KOSOV
5	Prečni sinhroni jermen		1 KOS
6	Sinhroni jermen		2 KOSOV
7	Vlečni servo motor		2 KOMPLETA
8	Reduktor vleke		2 KOMPLETA
9	Servo motor za shranjevanje		1 SET
10	Prilagoditveni reduktor shranjevanja		1 SET
11	Motor za premikanje rezila		7 KOMPLETOV	Količino je mogoče prilagoditi glede na zahteve
12	Reduktor premikanja rezila		7 KOMPLETOV
13	Pnevmatske komponente		1 SET
14	Električna krmilna omarica	——	——
15	Električne komponente	Fotoelektrični senzorji, Kabli, Reflektorji, Električne komponente	——
16	Krmilnik	Gonilniki, vdelana programska oprema, moduli	——

Seznam nosljivih delov in potrošnega materiala

1. Seznam obrabljivih delov

št.	Postavka	Specifikacije	Predlagana količina	Številka U8
1	Puša podajalne gredi	PCM260-02-020-260	6
2	Puša potisne gredi	CZJ260-02-010-300	2
3	Brezšivni zeleni tihi sinhronski pas z jeklenim jedrom (Xiet)	75-AT10-6910	1
4	Elektromagnetni ventil	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Rezilo s krožnimi zobmi	PCM260-03-010-010	2
6	Elektromagnetni ventil	4N330C08B	1
7	Drsnik	HGH15CA	2
8	Natančni reducirni ventil	SDR20008JN	2
9	Brezšivni poliuretanski sinhronski jermen z jekleno žico - tihi tip	AT10x50xL1290	1
10	Rele	RXT-F01K D24	1
11	Varovalka	5*20mm 0,1A	5
12	Končno stikalo	XCK-N2145P20C	2
13	Stikalo za bližino	IME12-06BPSZW2S	2
14	Brezšivni poliuretanski sinhronski jermen z jekleno žico - tihi tip	AT10x50xL920	1

Seznam potrošnega materiala

1	Močni gumijasti valj za rezanje papirja B	PCM260-01-020-300	1
2	φ66xφ16x0,8 Rezilo s krožnimi zobmi	PCM260-03-010-010	2
3	Puša podajalne gredi	PCM260-02-020-260	2
4	Puša potisne gredi	CZJ260-02-010-300	1
