Integrirana inteligentna merilna postaja

Celotna podoba stroja

Parametri opreme

Skupne mere D*Š*V (mm)	Teža opreme (kg)	Merjenje nosilnosti（kg/㎡）	Skupna moč（kW）	Natančnost merjenja (mm)	Višina delovne mize（mm）
3500*1960*1800	800	50	2.25	±0,5	800±50

Merilni parametri

Območje obdelave dolžine plošče L（mm）	Območje obdelave širine plošče W（mm）	Območje obdelave debeline plošče H（mm）	Učinkovitost merjenja (krat/min)	Hitrost transporta（m/min）
350-2800	200-1200	18-250	4-6	0-35 （nastavljiva frekvenčna pretvorba)

1. Noge so izrezane in izvrtane z laserjem, kar zagotavlja natančne položaje lukenj. Za natančne kote jih upogne CNC krivilni stroj.
2. Noge so izdelane iz hladno valjanih dekapiranih jeklenih plošč z ravnimi površinami. Po peskanju in peskanju so premazani s pršenjem za visoko odpornost proti koroziji.
3. Stopala sprejmejo premične nastavljive nožne skodelice, ki nudijo močno prilagodljivost na ravnost tal.
4.Vroče pocinkani valji so pokriti z italijanskimi uvoženimi cevmi, ki učinkovito preprečujejo površinske praske obdelovancev zaradi trenja in zagotavljajo nedotaknjene površine obdelovancev.
5. Pogon z elastičnim jermenom proizvaja nizek hrup med delovanjem. Elastični pas ima visoko žilavost in dolgo življenjsko dobo.
6. Zamaški in podložne plošče so izdelani iz kompaktnega laminata, podporne plošče pa so izdelane iz gladkih PE plošč, kar ima za posledico nizko odpornost proti trenju.
7. Integrirana zasnova za merjenje dolžine in širine zmanjša talni prostor.
8. Samodejno krmiljenje omogoča merjenje z visoko natančnostjo, visoko učinkovitostjo in nizko stopnjo napak.

9. Vodilo mehanske naprave za pozicioniranje uporablja vodilo Hiwin, ki se ponaša z visoko natančnostjo, nizkimi vibracijami in dolgo življenjsko dobo. Menjalnik uporablja zobnik in zobato letev za hitro hitrost in visoko natančnost. Za pozicioniranje je uporabljen servo motor, ki zagotavlja natančnost, učinkovitost, hitrost, visok navor in majhnost.

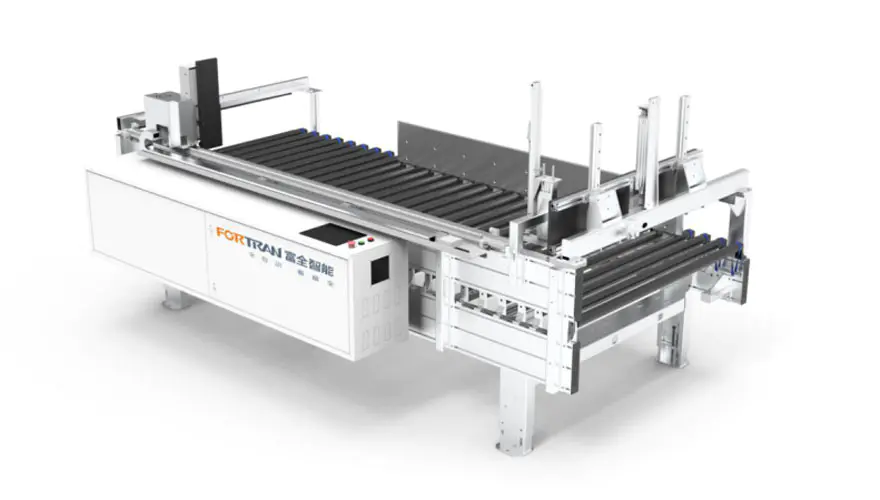

Integrirana inteligentna merilna postaja se uporablja predvsem za merjenje dolžine, širine in debeline zlaganja vsakega paketa plošč pred pakiranjem. Najprej meri dolžino, nato širino in končno višino, s hitro hitrostjo, majhno površino in visoko učinkovitostjo. Ima širok in debel okvir iz aluminijastega profila, ki je eleganten in ima odlično stabilnost.

Serijska številka	Ime	Funkcija	Modul

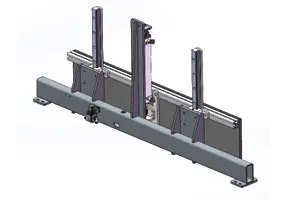

1	Sklop premičnega nosilca za merjenje dolžine	Visoko natančen servo motor prenaša moč preko planetnega reduktorja, kar zagotavlja visok navor, nizek hrup in stabilno moč. Moč se prenaša preko sinhrone gredi in zobnikov, da se doseže hitro gibanje celotnega mehanizma, s čimer se izboljša učinkovitost.
2	Sklop fiksne plošče za merjenje dolžine	Ta konec služi kot merilna referenčna plošča. Pregrado poganja zračni valj za navpično dviganje in dosega hitro in stabilno linearno gibanje s pomočjo natančnih vodil Hiwin.

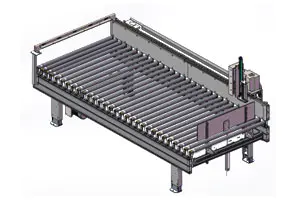

3	Okvir merilnega valjčnega transportera	Valji uporabljajo italijansko uvožene valje, prevlečene z gumo, z gladkimi in svetlimi površinami ter visokim trenjem, ki zagotavljajo popolnoma stabilen transport paketov in močno zmanjšajo možnost drsnega trenja. Podvrženi so peskanju in brizganju, da se zagotovi splošni videz in togost okvirja.

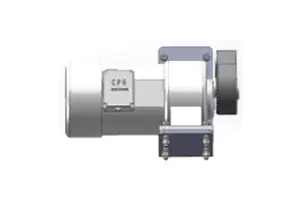

4	Sklop valjčnega motorja	Zaradi vzdržljivosti uporablja uvožene motorje z reduktorji. Moč se stabilno prenaša na valje preko sinhronskih jermenic in sinhronskih jermenov.

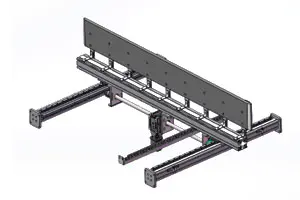

5	Mehanizem moči meritve odseka za merjenje širine	Horizontalni sistem napajanja sprejme visoko natančen servo motor v kombinaciji z natančnim reduktorjem, da se zagotovi stabilnost prenosnega sistema.

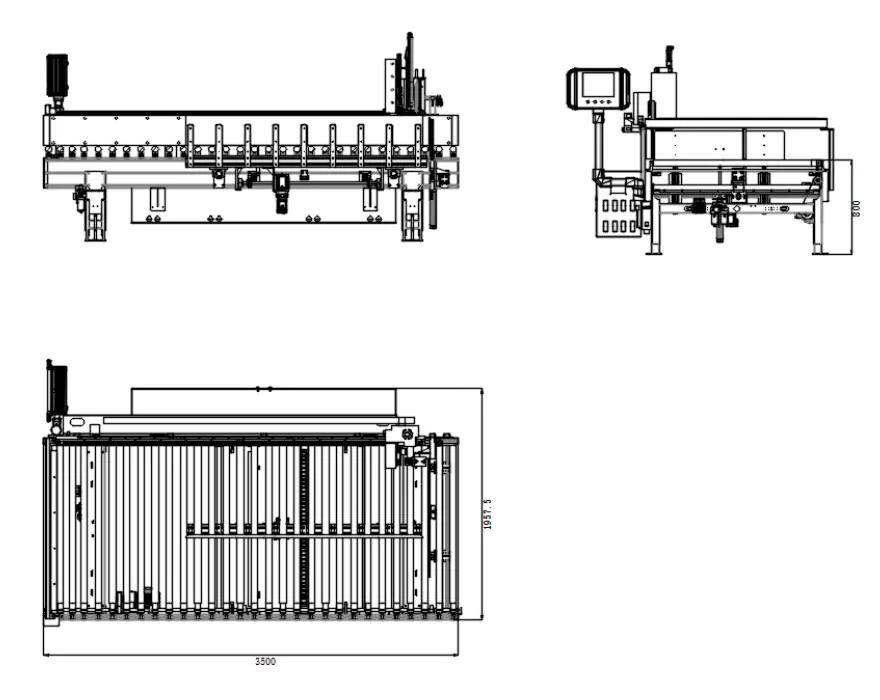

Risbe s tremi pogledi
